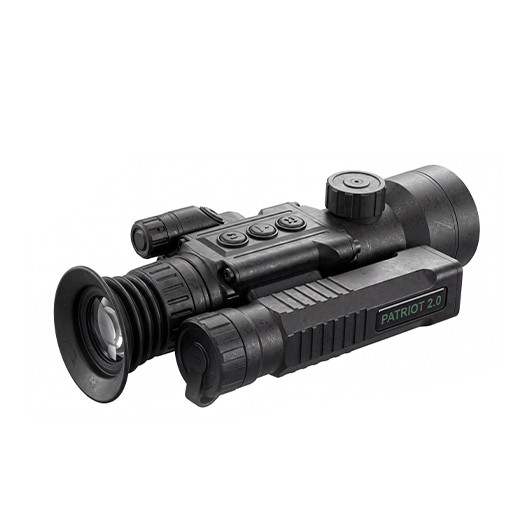

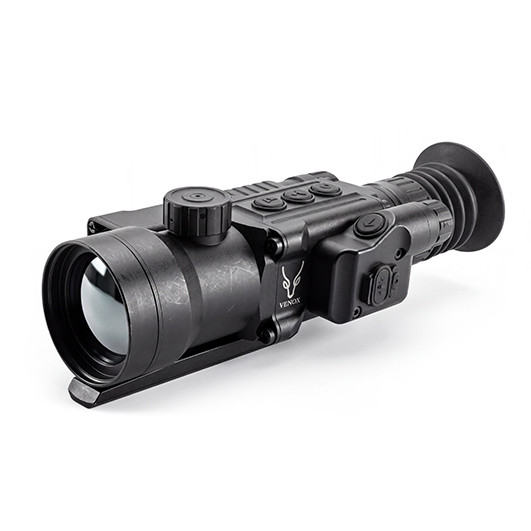

Современная борьба с беспилотными летательными аппаратами требует специальных технологий для обнаружения целей в условиях низкой видимости. Тепловизионный прицельный комплекс VENOX «РУБЕЖ» — это российское решение, разработанное на базе проверенного в боевых условиях тепловизионного прицела VENOX Patriot V2.0 640/F40. Комплекс предназначен для круглосуточного наблюдения и применения в мобильных огневых группах, обнаружения и поражения БПЛА в условиях полной темноты, тумана и ограниченной видимости.
Что такое противодронный комплекс ВЕНОКС «РУБЕЖ»
Небольшой беспилотный летательный аппарат — сложная мишень для визуального обнаружения, особенно ночью. Даже если оператор знает приблизительное направление, обнаружить БПЛА обычным глазом или дневной оптикой часто невозможно.
Тепловизионная система решает эту задачу иначе. Вместо поиска визуального силуэта прибор ищет тепловой контраст. Любой БПЛА генерирует тепло из нескольких источников: электродвигатели, электронные компоненты, аккумуляторы, нагретые элементы корпуса. Благодаря этому качественная тепловизионная система значительно расширяет возможности обнаружения в тёмное время суток и при неблагоприятных условиях.
Главное отличие от обычного тепловизора:
Оператору не нужно смотреть в окуляр. Изображение выводится на отдельный экран, благодаря чему стрелок одновременно видит тепловое изображение и контролирует обстановку вокруг. Это критически важно при поиске и поражении низколетящих целей, включая дроны.
Тепловизионный сенсор комплекса имеет разрешение 640×512 пикселей — высокий показатель для тепловизионной техники, обеспечивающий получение четкого изображения даже при наблюдении малогабаритных БПЛА на значительном удалении. Размер пикселя составляет 12 микрон, что обеспечивает детализированное изображение на расстояниях от нескольких сотен до 2500 метров.
Основные преимущества противодронного комплекса
- Круглосуточная работа — день, ночь, сумерки, любые условия видимости
- Быстрое обнаружение БПЛА — дальность до 2500 м, что гарантирует эффективное выявление целей даже на дальних дистанциях
- Обновление изображения с частотой 50 Гц обеспечивает стабильное отслеживание движущихся объектов без рывков и артефактов.
- 3 настраиваемых калибровочных профиля и 6 цветовых схем — обеспечивают гибкую адаптацию системы под различные сценарии использования.
- Удобство оператора — съемный OLED-дисплей позволяет видеть картину и окружающую обстановку одновременно, повышая удобство работы оператора и улучшает видимость информации в полевых условиях.
- Для мобильных групп — легкий, компактный, совместим с различным вооружением
- Задержка сигнала <40 мс — быстрая обработка информации дает преимущество при работе по движущимся целям
- Сменные объективы — возможность изменения поля зрения (40 мм, 55 мм)
- Универсальный монтаж — установка на стандартную планку Пикатинни, совместим с ЗУ-23-2, НСВ-12,7, ДШКМ, Печенег, КПВ и другим вооружением

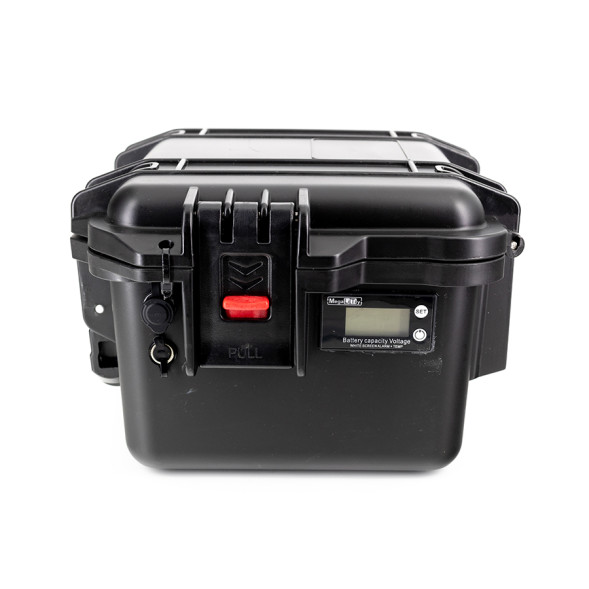

- Опция подключения мощного внешнего источника питания (96 000 мА·ч) — позволяет значительно расширить время автономной работы в полевых условиях.
- Класс защиты IP66 — температурный диапазон работы (-30…+50 °C) надежное решение для экстремальных условий эксплуатации
- Документирование — встроенная 32-гигабайтная память, микрофон и модуль Wi-Fi реализуют возможность записи видеоматериалов, архивирования данных и беспроводной передачи информации на другие устройства.

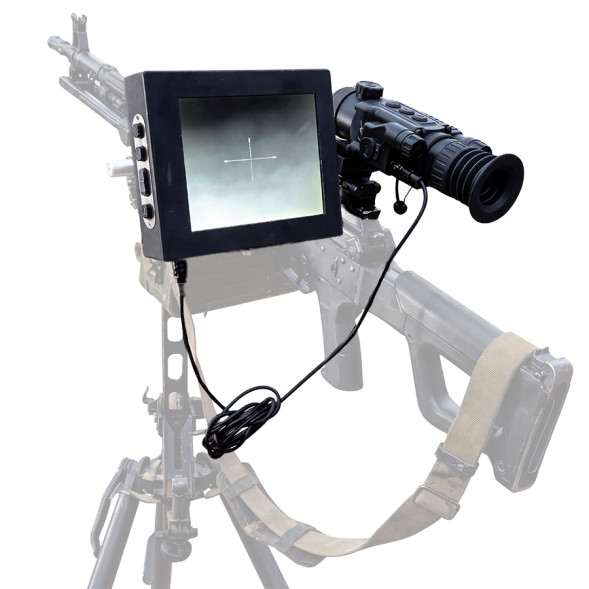

Выносной OLED-монитор — главное преимущество
Одна из ключевых особенностей комплекса — съёмный OLED-дисплей диагональю 178 мм с разрешением 800×600 пикселей. Оператору не требуется постоянно смотреть в окуляр прицела — изображение выводится на отдельный экран, размещённый так, чтобы оставаться в поле зрения стрелка.
Это решение обеспечивает несколько преимуществ:
- Оператор одновременно видит тепловое изображение и окружающую обстановку — критично при поиске низколетящих целей
- Изображение может видеть несколько человек из расчёта для совместной работы
- Значительно снижается усталость оператора при длительном дежурстве
Выносной монитор оснащён встроенным аккумулятором ёмкостью 12800 мА·ч, обеспечивающим до 8 часов автономной работы. При необходимости может использоваться внешний источник 96000 мА·ч для расширения времени операции.
Работа в условиях ограниченной видимости
Тепловизионный канал обеспечивает полную функциональность в полной темноте, когда обычная оптика неэффективна. В сумерках и при рассвете комплекс продолжает работать с превосходной чёткостью.
При тумане, дымке и других условиях сниженной видимости тепловой контраст остаётся стабильнее визуального силуэта. При дожде и снеге защита IP66 гарантирует надёжную работу — тепловое излучение БПЛА сохраняется при осадках, обеспечивая обнаружение целей в условиях, где обычная оптика неэффективна.
Портативность и универсальность крепления
Комплекс специально разработан для мобильных огневых групп. Масса прицела составляет всего 0,7 кг, размеры 200×102×60 мм — система легко помещается в защищённый рюкзак, входящий в комплектацию.

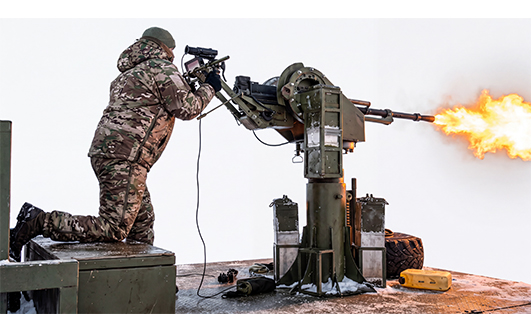

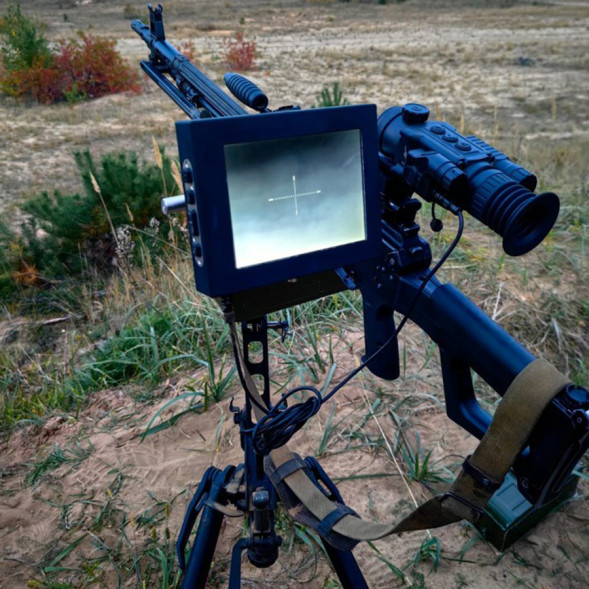

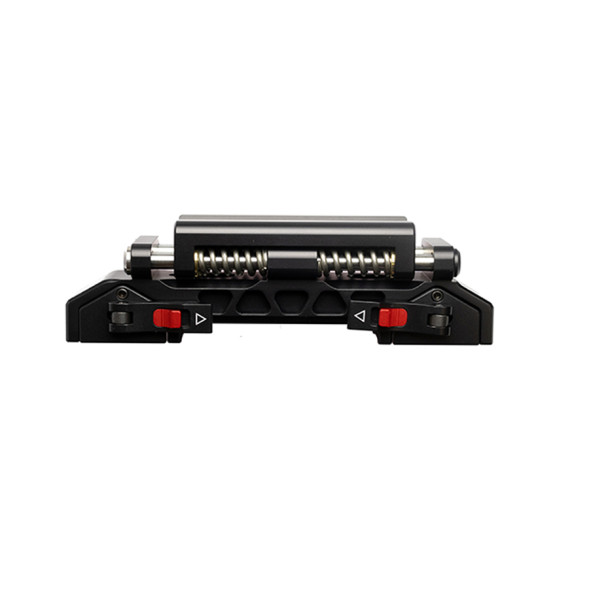

Система устанавливается на стандартную планку Пикатинни, обеспечивая совместимость с различными образцами вооружения: ЗУ-23-2, НСВ-12,7 «Утёс», ДШКМ, «Печенег», КПВ и другие. Демпфирующий кронштейн обеспечивает надёжную фиксацию и амортизирует отдачу. Быстрый монтаж и демонтаж позволяют развернуть систему буквально за несколько минут.
Адаптация и поддержка
Компания осуществляет профессиональный монтаж, полную настройку и обучение расчётов. Возможна доработка под специфические требования конкретного заказчика, включая модификацию крепежа, установку сменных объективов и интеграцию с собственными системами управления.

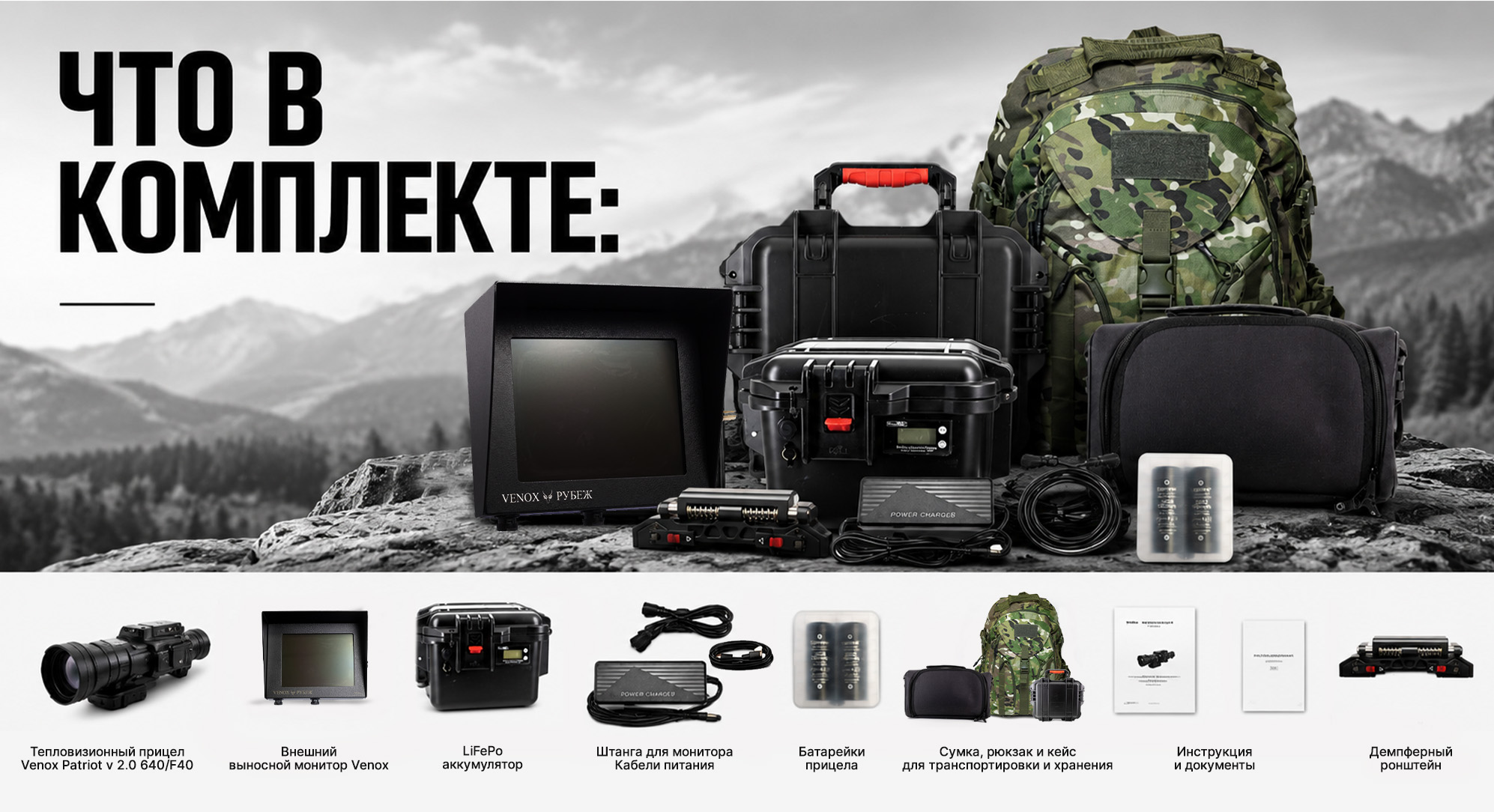

Базовая комплектация VENOX РУБЕЖ включает:

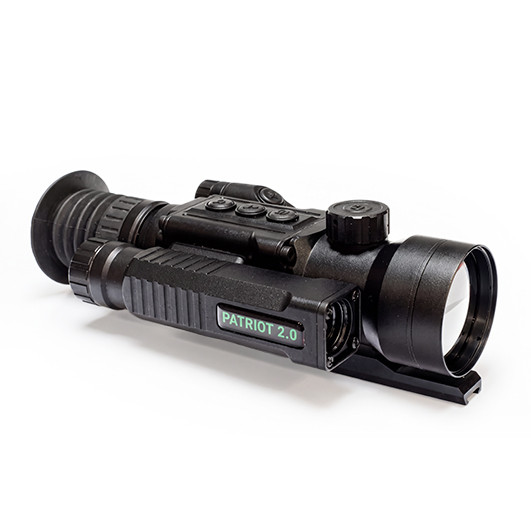

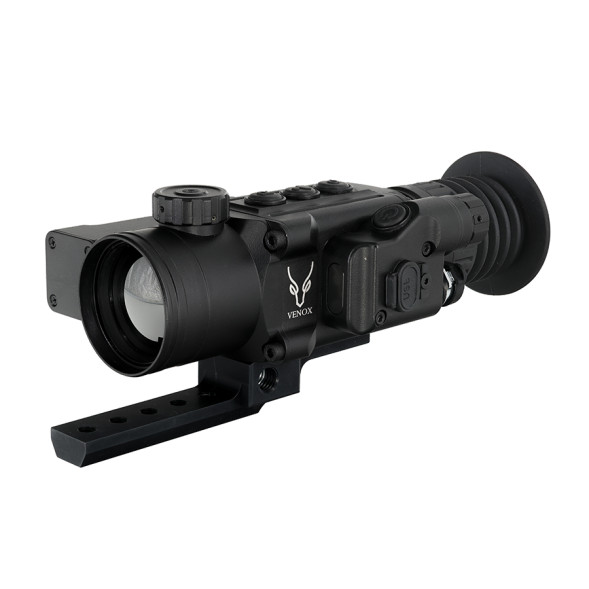

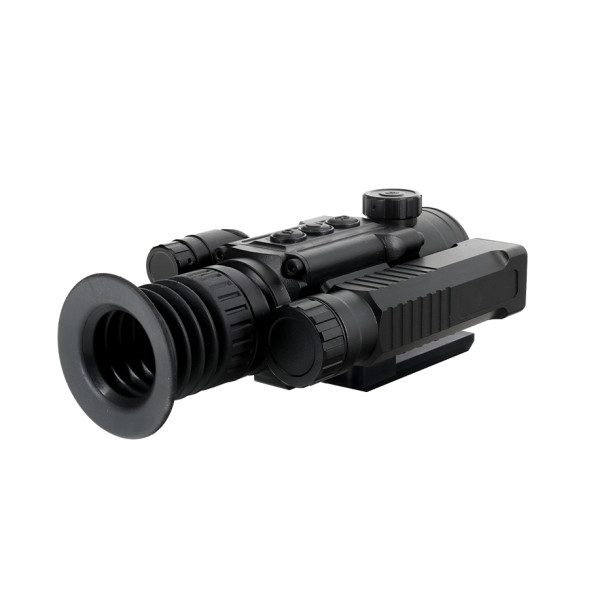

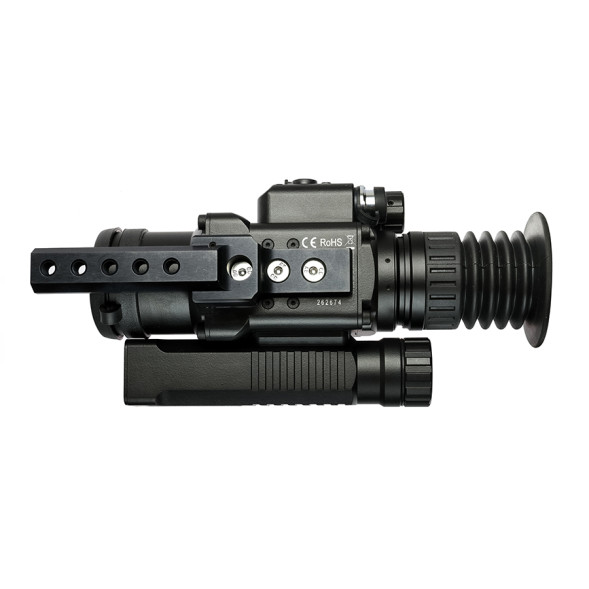

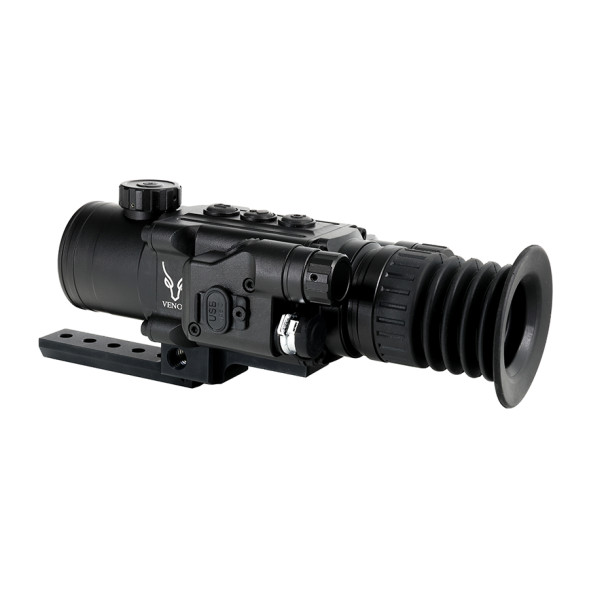

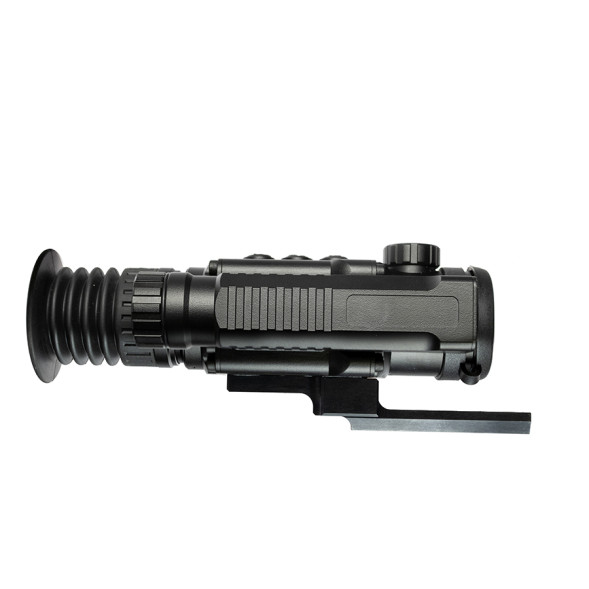

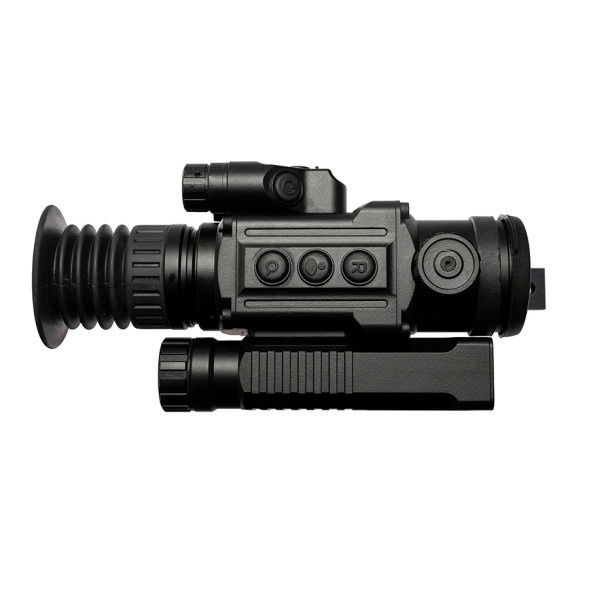

- Тепловизионный прицел VENOX Patriot V2.0 640/F40

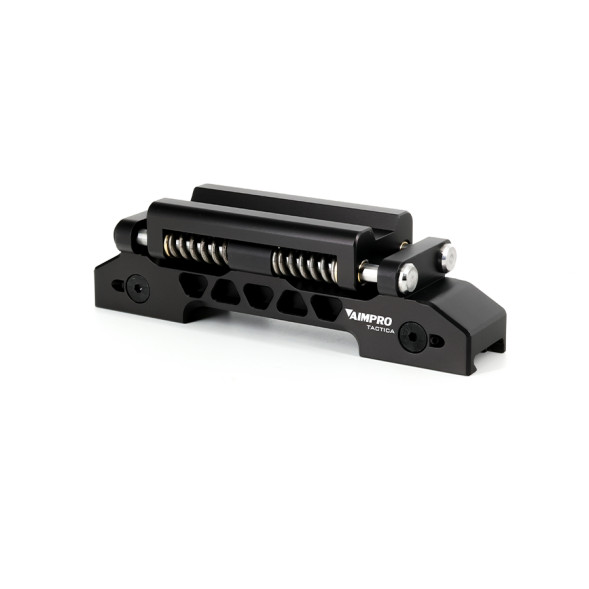

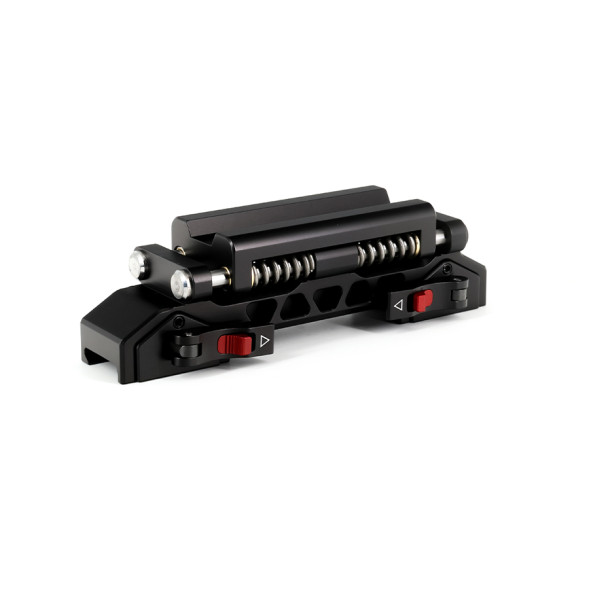

- Демпферный кронштейн Пикатинни

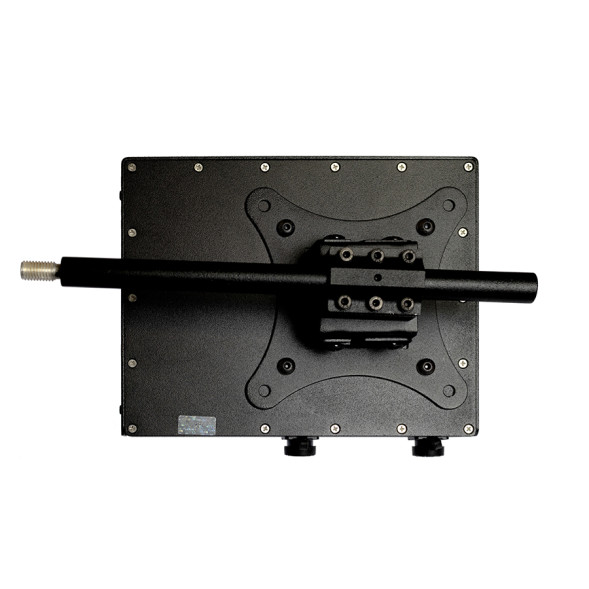

- Штанга для монитора

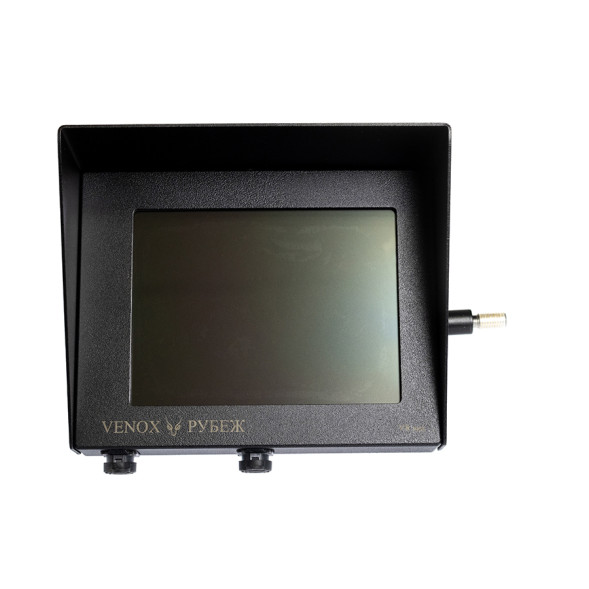

- Защищенный OLED-монитор 178 мм (800×600)
- Видеокабель с цветовой индикацией

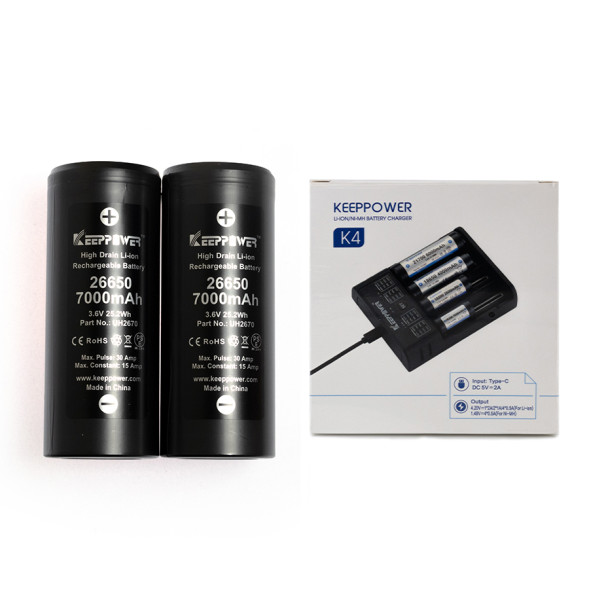

- Аккумуляторы (встроенные и сменные)
- Кабели питания (220V и USB)

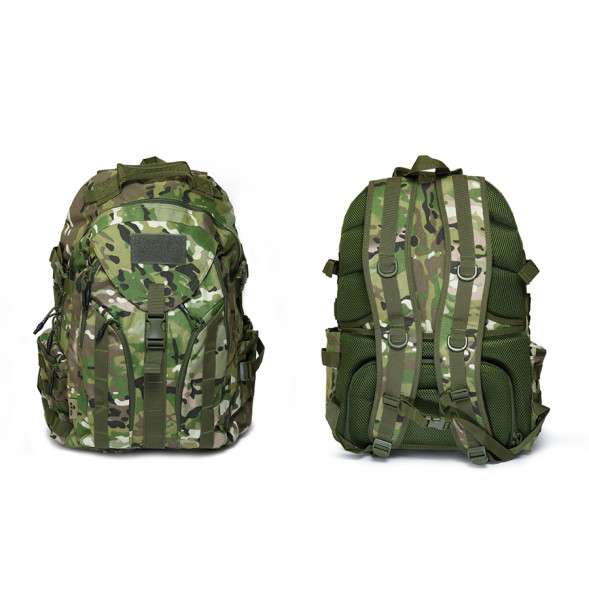

- Защищенный рюкзак для транспортировки
VENOX «РУБЕЖ» — не просто прицел, это комплексное решение для современной противодронной обороны, разработанное российской компанией с учётом реальных боевых требований.
